Nouveaux câbles d'énergieFabricants

Notre position dans la catégorie des câbles d'énergie nouvelle

Henghui Cable est un fabricant chinois de câbles spécialisé dans la recherche, le développement, la production et la vente de fils et de câbles, avec des câbles d'alimentation jusqu'à 110 kV et moins dans notre portefeuille global. Dans le nouveau segment de l'énergie, nous nous concentrons sur les circuits côté CC et auxiliaires qui transportent l'énergie des modules vers les boîtiers de combinaison, les onduleurs et les interfaces de stockage.

Notre nouvelle gamme de câbles d'énergie est conçue pour une installation fixe en extérieur et en intérieur dans des systèmes confrontés à un rayonnement UV continu, à de larges variations de température diurnes, à la pluie poussée par le vent et à l'air chargé de sel. Les trois familles de câbles solaires photovoltaïques que nous proposons couvrent les principales voies d'approbation internationales utilisées par les entrepreneurs EPC et les fournisseurs de modules.

Gamme de câbles solaires photovoltaïques

Chaque famille partage la même architecture de conducteurs et d'isolation, de sorte que la décision de sélection est motivée par la norme requise par les spécifications du projet et le niveau de tension continue du générateur.

Construction et sélection des matériaux

Les trois familles utilisent un conducteur en cuivre étamé de classe 5 pour plus de flexibilité et de résistance à la corrosion au niveau de la terminaison, avec une isolation en polyoléfine réticulée et une gaine extérieure en polyoléfine réticulée. Un ruban sans halogène à faible émission de fumée est appliqué comme couche d'isolation là où la construction l'exige.

• Chef d'orchestre : Cuivre étamé classe 5, monoconducteur, 1,5–35 mm².
• Isolation et gaine : polyoléfine réticulée, sans halogène.
• Identification du noyau : isolation noire, rouge ou blanche, ou selon les exigences du client.
• Couleur de la gaine : noir en standard ; rouge ou autres couleurs sur demande.
• Options de performances : ignifuge de qualité A/B/C, à faible teneur en fumée et sans halogène, résistant aux UV, au froid, à l'ozone et aux intempéries.

Enveloppe opérationnelle et conditions d’installation

Les limites thermiques et mécaniques ci-dessous s'appliquent à toute notre gamme de câbles solaires photovoltaïques et définissent le comportement du câble dans la disposition du réseau, le routage des chemins de câbles et l'entrée du boîtier de combinaison.

Application adaptée à la nouvelle chaîne énergétique

Nos câbles photovoltaïques transmettent la puissance CC générée par les panneaux photovoltaïques et sont largement utilisés pour interconnecter les modules photovoltaïques et les boîtiers de combinaison CC. La même construction sert à d'autres connexions dans des systèmes photovoltaïques ou des systèmes de génération similaires, à l'intérieur ou à l'extérieur, en installation fixe.

• Câblage module à module et chaîne : Les tailles monocœur de 1,5 à 35 mm² couvrent la plage de courant de chaîne et le budget de chute de tension sur de longues distances.
• Chaîne à combinateur et combineur à onduleur : des sections transversales plus élevées réduisent la résistance CC et les pertes résistives là où les câbles sont longs.
• Baies installées sur le toit et au sol : Revêtement résistant aux UV, aux intempéries et au froid pour les routages exposés.
• Usines à grande échelle : la valeur nominale de 1,5 kV CC des versions EN et CEI prend en charge des tensions de chaîne plus élevées et moins de connexions en série.

Options de configuration sur lesquelles nous construisons

Les constructions standard couvrent la plupart des projets et nous produisons des câbles standardisés et personnalisés à partir de dessins ou d'échantillons du client. Les variables que nous confirmons avant la production sont :

• Voie standard : EN 50618, CEI 62930 ou 2PfG 1169.
• Section de conducteur de 1,5 mm² à 35 mm², unipolaire.
• Couleur de l'isolation et de la gaine, y compris identification spécifique au client.
• Classe ignifuge A, B ou C, avec des performances sans halogène à faible émission de fumée.
• Exigences de résistance supplémentaires telles que la résistance aux UV, à l'ozone, au froid et aux intempéries.
• Longueur d'emballage, type de fût et marquage pour la logistique du chantier.

Fabrication, contrôle qualité et conformité

Henghui Cable exploite deux usines de production et neuf ateliers spécialisés, avec une production annuelle supérieure à 50 000 kilomètres et une production mensuelle moyenne de câbles d'environ 5 000 kilomètres. Notre système de gestion de la qualité, notre système de gestion environnementale et notre système de gestion de la santé et de la sécurité au travail sont certifiés depuis 2006.

La production est gérée via un environnement MES complet, offrant un contrôle numérique de bout en bout, depuis la réception des matières premières jusqu'au produit fini. Chaque compteur est vérifié pour sa conductivité électrique, ses performances d'isolation, sa résistance mécanique et sa durabilité par rapport à la norme applicable. En 2025, nous avons obtenu la certification TÜV Rheinland Solar PV Cable, CE et EAC pour nos produits de câbles solaires.

Informations que nous utilisons pour configurer votre solution

Pour préparer un devis précis et une spécification prête pour la production, nous travaillons à partir des éléments de projet suivants. Lorsqu'un projet utilise une construction standard, nous confirmons directement le modèle et les spécifications ; Dans le cas contraire, nous développons le câble selon votre dessin ou échantillon.

Livraison, garantie et service après-vente

Le délai de livraison standard est d'environ 7 à 10 jours, pris en charge par un système ERP et un réseau d'entreposage. Nos câbles solaires photovoltaïques bénéficient d'une garantie produit d'un an et notre équipe après-vente couvre l'ensemble du processus, de la coordination avant livraison au suivi après livraison, avec des évaluations régulières de la satisfaction des clients.

Pour les projets qui nécessitent également une connexion côté CA et au réseau, notre gamme plus large comprend des câbles de transmission et de transformation du réseau électrique et des câbles industriels pour les circuits de contrôle et d'instrumentation.

Foire aux questions

Quelle norme de câble solaire photovoltaïque un projet doit-il spécifier ?

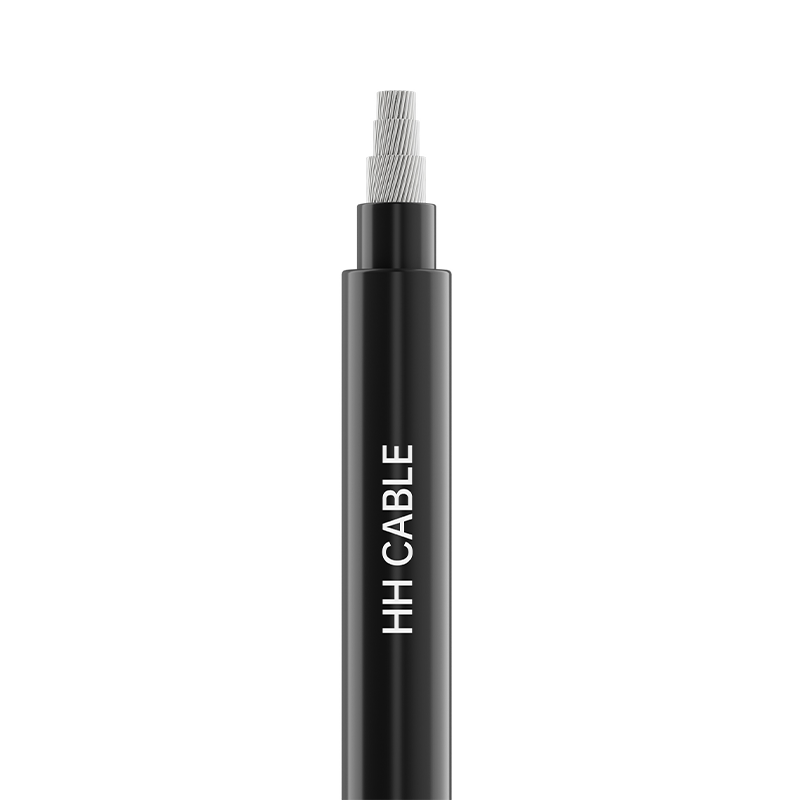

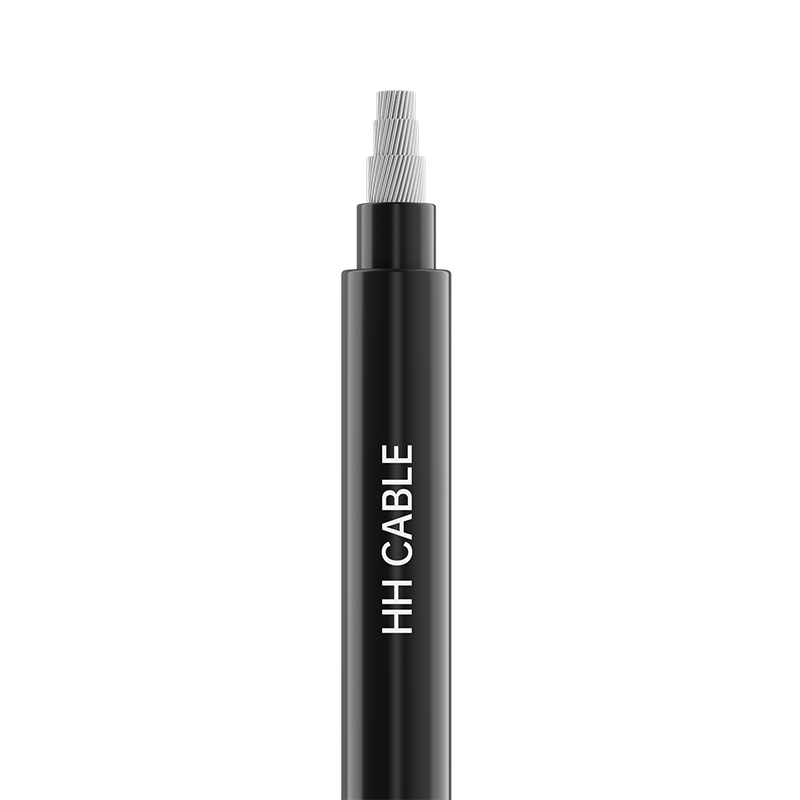

Le choix suit la voie d'approbation requise par le projet. La norme EN 50618:2014 (H1Z2Z2-K) est courante dans les spécifications européennes, la norme CEI 62930:2017 (62930 CEI 131) est utilisée lorsque l'approbation CEI est requise, et la norme 2PfG 1169/08.2007 (PV1-F) est la voie du TÜV. Tous les trois sont des constructions monocœur en cuivre étamé de classe 5 avec isolation et gaine en polyoléfine réticulée.

Quelles sections et tensions nominales sont disponibles ?

Nos câbles solaires photovoltaïques sont fournis sous forme monoconducteur de 1,5 mm² à 35 mm². La version EN est classée AC 1/1 kV et DC 1,5 kV, la version CEI DC 1,5 kV et la version TÜV AC 0,6/1 kV et DC 1,8 kV.

Pouvez-vous produire de nouveaux câbles d’énergie personnalisés ?

Oui. Nous produisons des câbles standardisés et personnalisés, et nous pouvons développer des produits à partir de dessins ou d'échantillons de clients. La personnalisation couvre la taille des conducteurs, la couleur de l'isolation et de la gaine, la qualité ignifuge et les exigences supplémentaires en matière de résistance aux UV, à l'ozone, au froid ou aux intempéries.

Quelle est la quantité minimum de commande et le délai de livraison ?

La quantité minimale de commande varie selon le produit, la plupart des articles commençant à 200 mètres. Le délai de livraison standard est d'environ 7 à 10 jours.

De quelles informations avez-vous besoin pour un devis précis ?

Fournissez le modèle, les spécifications, la quantité, les spécifications techniques et toute exigence particulière pour les produits de câbles. Avec ces informations, nous confirmons l'itinéraire standard, la construction et l'emballage, et émettons un devis par rapport à une spécification prête pour la production.
