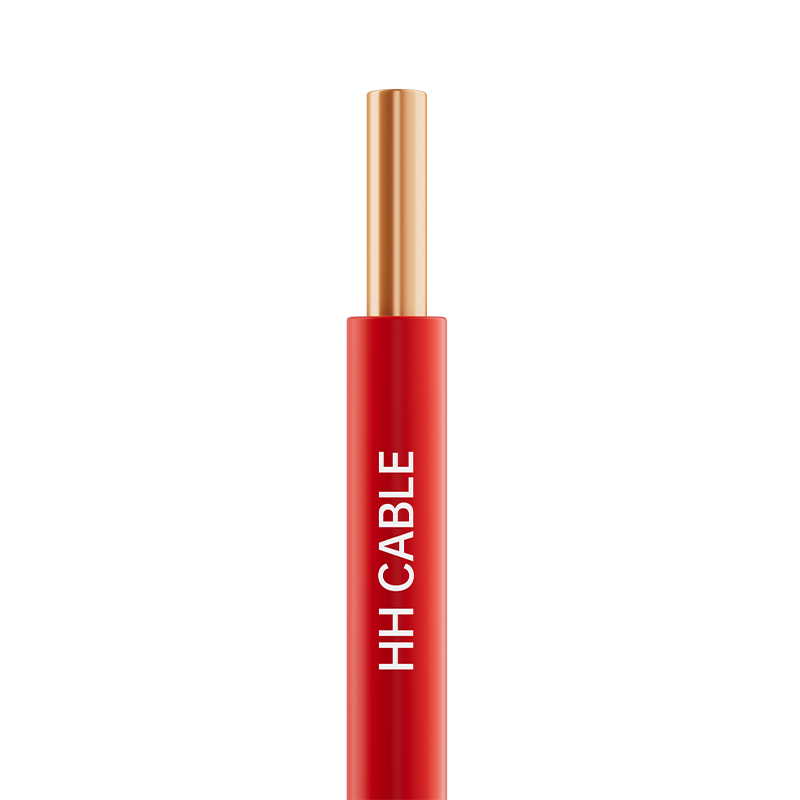

Câbles, fils et cordons isolés en PVC 450-750 V et inférieurs

Nom du produit : câbles, fils et cordons isolés en PVC de 450 à 750 V et moins

1-Normes de mise en œuvre

GB/T5023-2008, JB/T8734-2016

Modèle à 2 produits

B.V., BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- Niveau de tension

450/750V, 300/500V, 300/300V

Catégorie 4-Spécifications

Niveau de tension

modèle

Spécification

450/750V

60227 CEI 01(BV)

1,5 mm2 ～400 mm2

BLV

2,5 mm2 ～400 mm2

60227 CEI 0 2 (R V)

1,5 mm2~240 mm2

BVR

2,5 mm2 ~ 185 mm2

300/500V

60227 CEI 05(BV)

0,5 mm2~1,0 mm2

BV

0,75 mm2~1,0 mm2

60227 CEI 06 (VR)

0,5 mm2~1,0 mm2

300/500V

BVV

0,75 mm2~185 mm2

BLVV

2,5 mm2 ~ 185 mm2

Niveau de tension

modèle

Nombre de cœurs

Spécification

300/500V

BVVB

2-3

0,75 mm2 ～10 mm2

BLVVB

2-3

2,5 mm2 ～10 mm2

300/500V

60227 CEI 53 ( VR V)

2-5

0,75 mm2 ～2,5 mm2

300/500V

RV V

2

1,5 mm2 ～6 mm2

3-5

4 mm2 ～6 mm2

6～37

0,5 mm2 ～2,5 mm2

300/300V

60227 CEI 52 ( RV V)

2-3

0,5 mm2 ～0,75 mm2

300/300V

RVS

2

0,5 mm2 ～4 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteurs ronds compactés ou non (cuivre ou aluminium ou alliage d'aluminium), conducteurs en cuivre - Classe 1, Classe 2, Classe 5 ; conducteurs en aluminium - Classe 1, Classe 2

Couche ignifuge (le cas échéant)

Bande de mica

Isolation

Matériau isolant en PVC

Remplissage (le cas échéant)

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles (le cas échéant)

Tissu non tissé ou ruban polyester

Gaine extérieure (le cas échéant)

Composé de revêtement en PVC

Identification du noyau à 6 fils

6.1 Identification de la coloration de l'isolant :

6.1.1 Lorsqu'un isolant coloré est utilisé pour l'identification des âmes de fil isolées, chaque âme de fil isolée ne peut utiliser qu'une seule couleur, à l'exception de la combinaison de couleurs vert/jaune.

6.1.2 Les couleurs des âmes isolantes de tout câble multiconducteur ne peuvent pas être le vert et le jaune, qui ne sont pas des couleurs combinées.

6.1.2 Pour les âmes de fil isolées vert/jaune, une couleur doit couvrir au moins 30 % et pas plus de 70 % de la surface de l'âme de fil isolée, et l'autre couleur doit couvrir le reste et être uniforme partout.

6.1.4 Le spectre de couleurs préféré pour la coloration de l'isolation des câbles à cinq conducteurs ou moins est le suivant :

1 cœur et 2 cœurs : aucune préférence pour le spectre de couleurs ;

3 conducteurs : vert/jaune, bleu, marron ou marron, noir, gris ;

4 conducteurs : vert/jaune, marron, noir, gris ou bleu, marron, noir, gris ;

5 conducteurs : vert/jaune, bleu, marron, noir, gris ou bleu, marron, noir, gris, noir.

6.1.5 Lorsqu'il existe des exigences particulières pour la chromatographie, les parties de l'offre et de la demande peuvent négocier et déterminer en fonction des exigences du client.

6.2 Identification numérique de l'isolation :

6.2.1 Les câbles à six conducteurs ou plus doivent être identifiés par des numéros. L'isolant doit être de la même couleur et disposé numériquement dans l'ordre naturel de la couche intérieure à la couche extérieure en commençant par le noyau isolé n° 1 (une isolation noire avec des lettres blanches est recommandée), à ​​l'exception du noyau isolé vert/jaune (le cas échéant).

6.2.2 Lorsque le panneau est constitué d'un seul numéro, une ligne horizontale doit être ajoutée sous le numéro. Lorsque le panneau est composé de deux chiffres, ceux-ci doivent être disposés verticalement et une ligne horizontale doit être ajoutée sous ce dernier numéro. L'intervalle di entre deux groupes de chiffres adjacents ne doit pas être supérieur à 50 mm. La disposition des signes d'identification numériques est présentée dans la figure ci-dessous :

7-Couleur de la gaine

Blanc, noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, résistant au feu, résistant aux termites, résistant aux rongeurs, résistant aux UV, résistant aux basses températures, résistant à l'huile minérale, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 70 °C.

9.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée ne dépassant pas 5 secondes) est de 160 ℃.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

Le rayon de courbure minimum des câbles d'un diamètre extérieur inférieur à 25 mm : pas moins de 4 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum des câbles d'un diamètre extérieur supérieur ou égal à 25 mm : pas moins de 6 fois le diamètre extérieur du câble.

9.5 Cette série de fils et câbles isolés en PVC a une tension nominale maximale de 450/750 V et est largement utilisée dans les environnements résidentiels, commerciaux et industriels pour l'éclairage électrique et le câblage interne, les appareils électroménagers, les équipements électriques, l'instrumentation, les équipements de contrôle, les équipements électroniques et les appareils automatiques. Les méthodes d'installation incluent le câblage fixe, intérieur ou extérieur, ou intégré dans un conduit ou un système fermé similaire.
