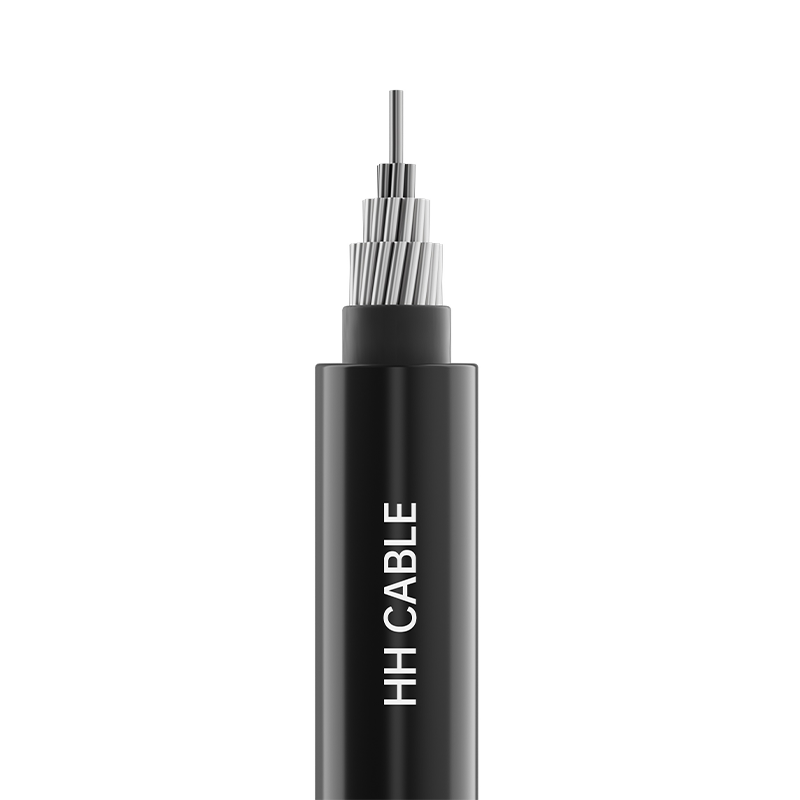

Câble isolé aérien à noyau en aluminium renforcé à noyau en acier de 20 kV et inférieur (noyau en alliage d'aluminium)
Accueil / Produits / Câbles de transmission et de transformation du réseau électrique / Câble isolé aérien à noyau en aluminium renforcé à noyau en acier de 20 kV et inférieur (noyau en alliage d'aluminium)
  • Câble isolé aérien à noyau en aluminium renforcé à noyau en acier de 20 kV et inférieur (noyau en alliage d'aluminium)
  • Câble isolé aérien à noyau en aluminium renforcé à noyau en acier de 20 kV et inférieur (noyau en alliage d'aluminium)
  • Détails du produit
  • FAQ

Nom du produit: câble isolé aérien à noyau en aluminium renforcé à noyau en acier de 20 kV et inférieur (noyau en alliage d'aluminium)

1-Normes de mise en œuvre

Q/320282DJD002-2021, Q/320282DJD007-2025

Modèle à 2 produits

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, etc.

3- Niveau de tension

1kV, 10kV, 20kV

4-Spécifications du produit

Nombre de cœurs

Spécifications (aluminium/acier)

1

10/2 mm2 ~400/95 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

chef d'orchestre

Conducteur rond à âme en acier comprimé renforcé (aluminium ou alliage d'aluminium)

Blindage du conducteur (le cas échéant)

Matériaux semi-conducteurs réticulés ou non

isolation

Matériau isolant résistant aux intempéries en polyéthylène haute densité ou en polyéthylène réticulé

6-Identification de l'isolation

Identification de la coloration de l'isolant :

La couleur de l'isolation est noire ou selon les exigences du client.

7-Exigences de performances particulières

Résistance aux intempéries, résistance aux UV, résistance à la traction, etc.

8- Caractéristiques d'application des câbles

8.1 La température nominale maximale à long terme autorisée pour le conducteur du câble pendant le fonctionnement normal :

Polyéthylène ordinaire, chlorure de polyvinyle : 70℃ ; polyéthylène haute densité : 75 ℃ ; polyéthylène réticulé : 90℃.

8.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée ne dépassant pas 5 secondes) est : polyéthylène ordinaire, chlorure de polyvinyle : 130 ℃ ; isolation en polyéthylène haute densité : 150℃ ; Isolation en polyéthylène réticulé : 250℃.

8.3 La température de l'installation du câble ne doit pas être inférieure à -20 ℃

8.4 Rayon de courbure minimum pour l'installation des câbles :

Pas moins de 20 fois le diamètre extérieur du câble.

8.5 Les câbles aériens isolés en aluminium renforcé d'acier (alliage d'aluminium) jusqu'à 20 kV sont largement utilisés dans la construction et la mise à niveau des réseaux électriques ruraux, en particulier dans les systèmes d'alimentation électrique à longue portée dans les zones montagneuses. Par rapport aux conducteurs en aluminium pur, ils offrent une plus grande résistance à la rupture et de meilleures caractéristiques d'affaissement, augmentant ainsi la capacité de transmission sans modifier les charges des pylônes. Le nombre de pylônes peut être réduit en fonction de la particularité des zones montagneuses ou des rivières pour obtenir une alimentation électrique à grande portée.
