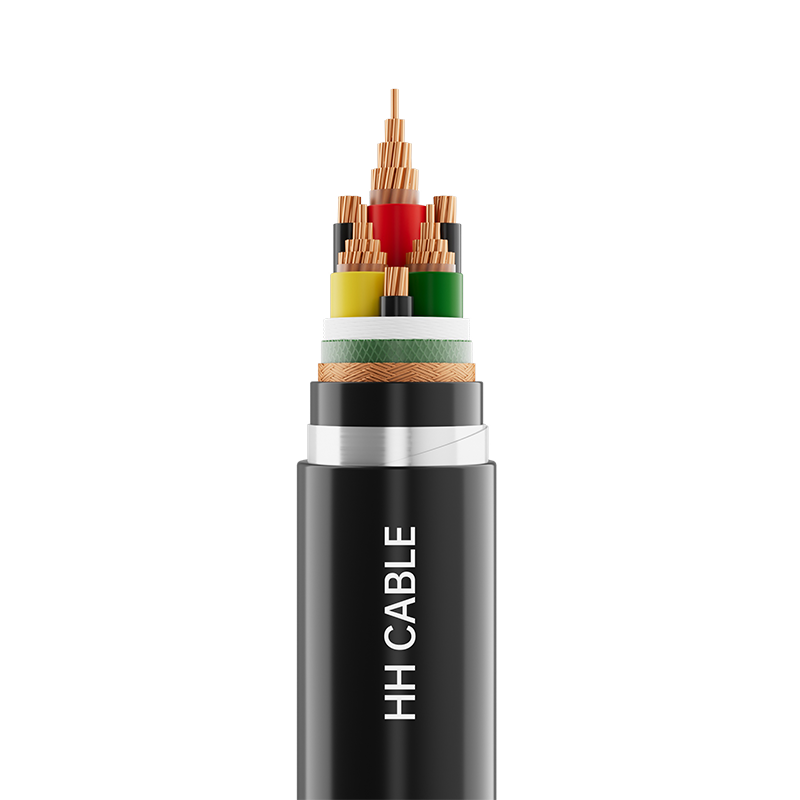

Câble d'alimentation à fréquence variable de tension nominale 1kV

Nom du produit: câble d'alimentation à fréquence variable de tension nominale 1kV

1-Normes de mise en œuvre

Q/320282DJD009-2025

Modèle à 2 produits

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Niveau de tension

0,6/1 kV

4-Spécifications du produit

Nombre de cœurs

Spécification

Nombre de cœurs

Spécification

Noyau de la ligne principale

Noyau neutre

Noyau de la ligne principale

Noyau neutre

3 3

4mm2

1(0,75)mm2

3 3

70mm2

10mm2

6mm2

1,5(1) mm2

95mm2

16 mm2

10mm2

2,5(1,5)mm2

120 mm2

25mm2

16 mm2

4(2,5) mm2

150 mm2

35（25）mm2

25mm2

6（4）mm2

185 mm2

35mm2

35mm2

6mm2

240 mm2

50(35)mm2

50mm2

10mm2

300 mm2

50mm2

Nombre de cœurs

Spécification

3

1,5 mm2 ～300 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteurs ronds en cuivre compactés ou non, conducteurs en cuivre - Classe 1, Classe 2, Classe 5 ;

Couche ignifuge (le cas échéant)

Bande de mica

Isolation

Isolation en polychlorure de vinyle, isolation en polyéthylène réticulé ou caoutchouc de silicone

Remplissage

Corde de remplissage en maille de polypropylène non hygroscopique

Ruban d'enroulement de câbles

Ruban non tissé ou polypropylène

Blindage métallique

Tressage de fil de cuivre ou fil de cuivre enroulé de manière lâche ou emballage (ruban de cuivre ou ruban de plastique de cuivre ou ruban de plastique d'aluminium)

Gaine intérieure (le cas échéant)

Ruban gaufré en polypropylène ou matériau de gaine (caoutchouc de silicone ou chlorure de polyvinyle ou polyéthylène ou ignifuge à faible dégagement de fumée sans halogène)

Manchon isolant (le cas échéant)

Chlorure de polyvinyle ou polyéthylène ou matériau de gaine ignifuge à faible émission de fumée sans halogène ou caoutchouc de silicone

Armure (le cas échéant)

Bande d'acier galvanisée ou fil d'acier galvanisé ou fil d'acier galvanisé tressé

Gaine extérieure

Chlorure de polyvinyle ou polyéthylène ou matériau de gaine ignifuge à faible émission de fumée sans halogène ou caoutchouc de silicone

Identification du noyau à 6 fils

6.1 Coloration de l'isolant ou identification des bandes de couleur :

Câble à 3 conducteurs : jaune, vert, rouge ou selon les exigences du client ;

3 Câble à 3 conducteurs : 3 conducteurs principaux : jaune, vert, rouge ou selon les exigences du client, 3 conducteurs neutres : jaune-vert ou noir ou selon les exigences du client.

Remarque : L'isolant en polyéthylène réticulé se distingue par des bandes de couleur ou par la coloration de l'isolant.

6.2 Identification numérique de l'isolation des câbles multiconducteurs :

Câble à 3 conducteurs : 1, 2, 3 ou selon les exigences du client ;

3 Câble à 3 conducteurs : 3 conducteurs principaux : 1, 2, 3 ou selon les exigences du client, 3 conducteurs neutres : 0 ou selon les exigences du client.

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, résistant au feu, résistant aux termites, résistant aux rongeurs, résistant aux UV, résistant à l'huile, résistant à l'usure, résistant aux hautes températures, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble pendant le fonctionnement normal :

Isolation PVC : 70℃ ; Isolation XLPE : 90 ℃ ; Isolation en caoutchouc de silicone : 180 ℃.

9.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée n'excédant pas 5 secondes) est : isolation en polychlorure de vinyle : 160°C ; isolation en polyéthylène réticulé : 250°C ; isolation en caoutchouc silicone : 350°C.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

9.4.1 Câble non armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 20 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 15 fois le diamètre extérieur du câble.

9.4.2 Câble armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

9.4.3 Câbles multiconducteurs non armés :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

9.4.4 Câbles armés multiconducteurs :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 12 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 10 fois le diamètre extérieur du câble.

Le câble 9,5 est largement utilisé dans les systèmes d'alimentation correspondant aux moteurs à fréquence variable de 0,6/1 kV et moins, permettant une transmission et un contrôle de puissance efficaces et stables. Son excellent blindage, ses propriétés anti-interférences et son adaptabilité aux hautes fréquences garantissent un fonctionnement sûr et stable des moteurs à fréquence variable dans des environnements électromagnétiques complexes.
