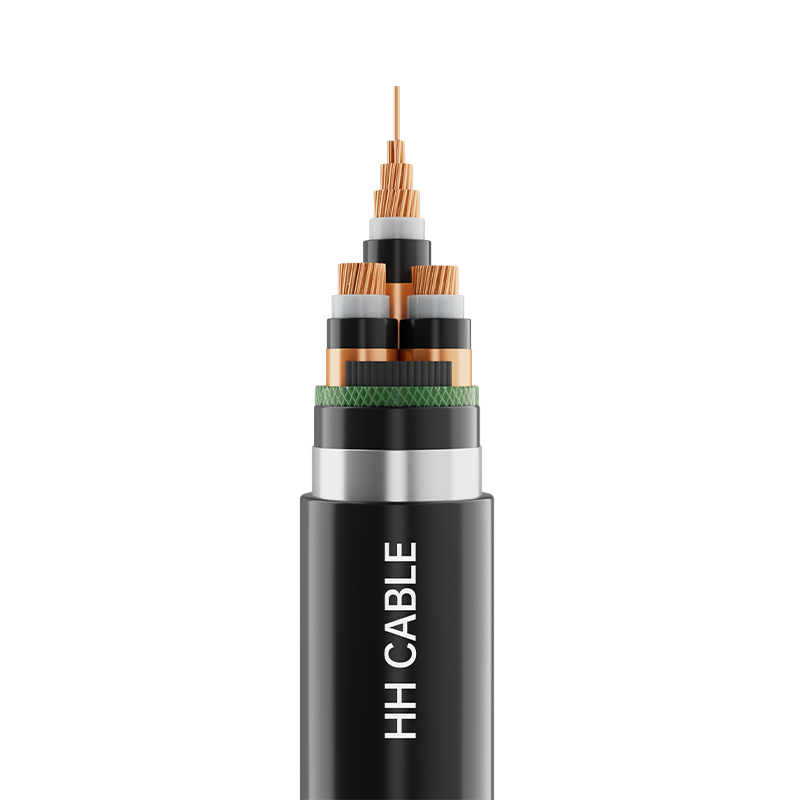

Câble d'alimentation isolé en polyéthylène réticulé 6-35 kV

Nom du produit : câble d'alimentation isolé en polyéthylène réticulé 6-35 kV

1-Normes de mise en œuvre

GB/T2706.2～3-2020

Modèle à 2 produits

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, etc.

3- Spécifications de tension

Niveau de tension

Nombre de cœurs

Spécification

Conducteur en cuivre

Conducteur en aluminium ou alliage d'aluminium

3,6/6kV

6/6 (10)kV

8,7/10(15)kV

12/20kV

3

25 mm2 ～630 mm2

25 mm2 ～630 mm2

1

25 mm2 ~ 800 mm2

25 mm2 ~ 800 mm2

18/20（30）kV

3

35 mm2 ～630 mm2

35 mm2 ～630 mm2

1

35 mm2 ~ 800 mm2

35 mm2 ~ 800 mm2

21/35kV

26/35kV

3

50 mm2 ～630 mm2

50 mm2 ～630 mm2

1

50 mm2 ~ 800 mm2

50 mm2 ~ 800 mm2

4- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur rond compacté (cuivre ou aluminium ou alliage d'aluminium)

Chef d'orchestre shielding

Matériau semi-conducteur réticulé

Isolation

Matériau isolant en polyéthylène réticulé

Isolation shielding

Matériau semi-conducteur réticulé

Blindage métallique

Enroulement de ruban de cuivre ou enroulement clairsemé de fil de cuivre ; De plus, une fibre optique de surveillance de la température peut être ajoutée selon les besoins

Remplissage (le cas échéant)

Bandes de remplissage en forme d'éventail en polypropylène non hygroscopique ou

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles (le cas échéant)

Ruban non tissé ou polypropylène

Manchon isolant (le cas échéant)

Matériau de gaine ignifuge à faible dégagement de fumée, en PVC, en polyéthylène ou sans halogène

Armure (le cas échéant)

Bande d'acier inoxydable ou bande d'aluminium ou bande d'alliage d'aluminium ou bande d'acier galvanisé ou fil d'acier inoxydable ou fil d'aluminium ou fil d'alliage d'aluminium ou fil d'acier galvanisé

Gaine extérieure

Matériau de gaine ignifuge à faible dégagement de fumée, en PVC, en polyéthylène ou sans halogène

Identification du noyau à 5 fils

Câble unipolaire : selon la couleur naturelle de l'isolant - couleur d'origine

Câble à trois conducteurs : identification par ruban jaune, vert, rouge ou identification imprimée par 1, 2, 3 chiffres blancs ou selon les exigences du client

6-Couleur de la gaine

Noir ou selon l'exigence du client

7-Exigences de performances particulières

Ignifuge de qualité A/B/C, à faible teneur en fumée et sans halogène, résistant aux termites, aux rongeurs, aux UV, à l'eau, etc.

8- Caractéristiques d'application des câbles

8.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 90 °C.

8.2 Lors d'un court-circuit (durée ne dépassant pas 5 secondes), la température maximale admissible du conducteur du câble est de 250°C.

8.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

8.4 Rayon de courbure minimum pour l'installation des câbles

8.4.1 Câble non armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 20 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 15 fois le diamètre extérieur du câble.

8.4.2 Câble armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

8.4.3 Câble non armé à trois conducteurs :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

8.4.3 Câble blindé à trois conducteurs :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 12 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 10 fois le diamètre extérieur du câble.

Le câble 8.5 est largement utilisé dans les systèmes de transmission et de distribution d'énergie, y compris les réseaux de distribution d'énergie urbains et les alimentations industrielles. Le câble convient à une installation fixe à l'intérieur et à l'extérieur, peut directement enfoui dans les pipelines, les chemins de câbles, les conduits et les tranchées de câbles. Le câble armé en ruban métallique peut résister aux forces mécaniques mais pas à une tension significative ; le câble armé peut résister à des forces mécaniques et à des tensions considérables ; le câble non armé ne peut pas résister à la tension ou à la compression.
