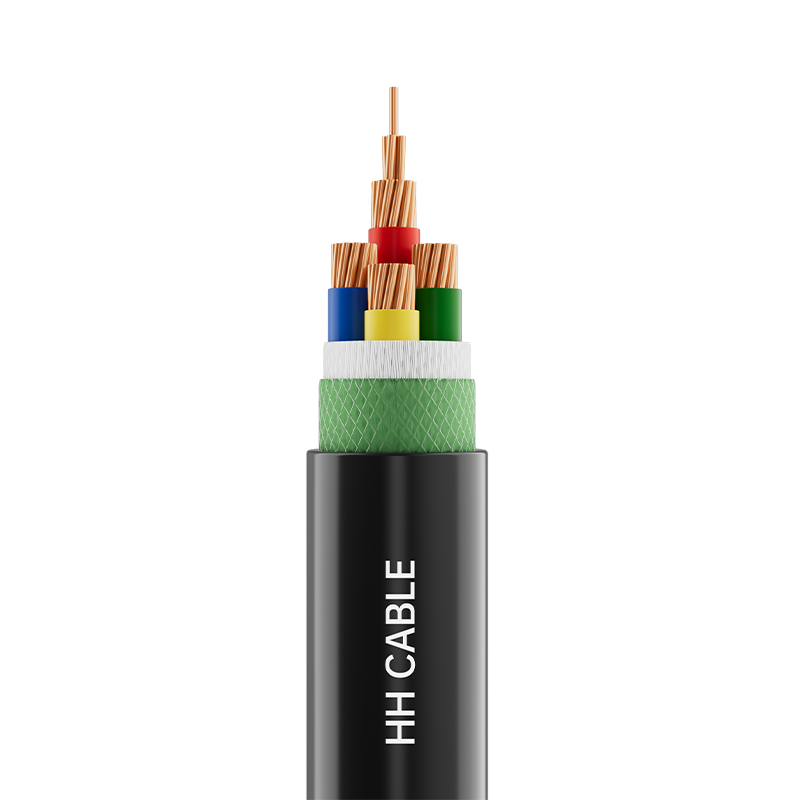

Câbles d'alimentation isolés en PVC de 1,8 à 3 kV et inférieurs

Nom du produit : câbles d'alimentation isolés en PVC de 1,8 / 3 kV et inférieurs

1-Normes de mise en œuvre

GB/T2706.1-2020

Modèle à 2 produits

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, etc.

3- Niveau de tension

1,8/3kV, 0,6/1kV

4-Spécifications du produit

Nombre de cœurs

Spécification

Conducteur en cuivre

Conducteur en aluminium ou alliage d'aluminium

1-5

1,5 mm2 ～630 mm2

1,5 mm2 ～630 mm2

3 1, 3 2, 4 1

2,5 mm2 ～630 mm2

6 mm2 ～630 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteurs ronds compactés ou non (cuivre ou aluminium ou alliage d'aluminium), conducteurs en cuivre - Classe 1, Classe 2, Classe 5 ; conducteurs en aluminium - Classe 1, Classe 2

Couche résistante au feu (le cas échéant)

Bande de mica

Isolation

Matériau isolant en PVC

Remplissage (le cas échéant)

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles (le cas échéant)

Ruban non tissé ou polypropylène

Blindage métallique (le cas échéant)

Enroulement en ruban de cuivre ou en fil de cuivre

Gaine intérieure (le cas échéant)

Ruban gaufré en polypropylène ou matériau de gaine (chlorure de polyvinyle ou polyéthylène)

Manchon isolant (le cas échéant)

Matériau de la gaine en PVC ou en polyéthylène

Armure (le cas échéant)

Bande d'acier inoxydable ou bande d'aluminium ou bande d'alliage d'aluminium ou bande d'acier galvanisé ou fil d'acier inoxydable ou fil d'aluminium ou fil d'alliage d'aluminium ou fil d'acier galvanisé

Gaine extérieure

Matériau de la gaine en PVC ou en polyéthylène

Identification du noyau à 6 fils

6.1 Identification de la coloration de l'isolant :

Câble à 1 conducteur : jaune ou vert ou rouge ou bleu ou jaune-vert double couleur ou selon l'exigence du client.

Câble à 2 conducteurs : rouge, bleu ; Câble à 3 conducteurs : jaune, vert, rouge ;

Câble à 4 conducteurs : jaune, vert, rouge, bleu ;

Câble à 5 conducteurs : jaune, vert, rouge, bleu, jaune-vert double couleur ou noir ou selon les exigences du client ;

Câble 3 1 conducteur : jaune, vert, rouge, bleu ;

3 Câble à 2 conducteurs : jaune, vert, rouge, bleu, jaune-vert double couleur ou noir ou selon les exigences du client ;

Câble 4 à 1 conducteur : jaune, vert, rouge, bleu, bicolore jaune-vert ou noir ou selon les exigences du client.

Remarque 1 : Le jaune, le vert et le rouge sont utilisés pour le noyau de la ligne principale et le bleu est utilisé pour le noyau de la ligne neutre.

6.2 Identification numérique de l'isolation des câbles multiconducteurs :

Câble à 2 conducteurs : 0, 1 ; Câble à 3 conducteurs : 1, 2, 3 ; Câble à 4 conducteurs : 0, 1, 2, 3 ;

Câble à 4 conducteurs : 0, 1, 2, 3, 4 ;

Remarque 2 : Les chiffres doivent être blancs ou selon les exigences du client, où 1, 2, 3 correspondent aux conducteurs principaux, 0 au conducteur neutre et dans les câbles à 5 conducteurs, le numéro 4 fait référence aux conducteurs spéciaux (y compris les conducteurs de mise à la terre).

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, résistant au feu, résistant aux termites, résistant aux rongeurs, résistant aux UV, résistant à l'huile, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 70 °C.

9.2 Lors d'un court-circuit (durée ne dépassant pas 5 secondes), la température maximale admissible du conducteur du câble est de 160°C.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles

9.4.1 Câble non armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation ne doit pas être inférieur à 20 fois le diamètre extérieur du câble.

Le rayon de courbure minimum du câble après l'installation ne doit pas être inférieur à 15 fois le diamètre extérieur du câble.

9.4.2 Câble armé unipolaire :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

9.4.3 Câbles multiconducteurs non armés :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 15 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 12 fois le diamètre extérieur du câble.

9.4.4 Câbles armés multiconducteurs :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 12 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 10 fois le diamètre extérieur du câble.

Le câble 9,5 est largement utilisé dans les systèmes de distribution d'énergie 0,6/1 kV et 1,8/3 kV. Le câble convient à une installation fixe à l'intérieur et à l'extérieur, aux installations enterrées directes, aux pipelines, aux chemins de câbles, aux conduits et aux tranchées de câbles. Le câble armé en ruban métallique peut résister aux forces mécaniques mais pas à une tension significative. Le câble armé en fils métalliques peut résister à des forces mécaniques et à des tensions considérables. Le câble non armé ne peut pas résister à la tension ou à la compression.
