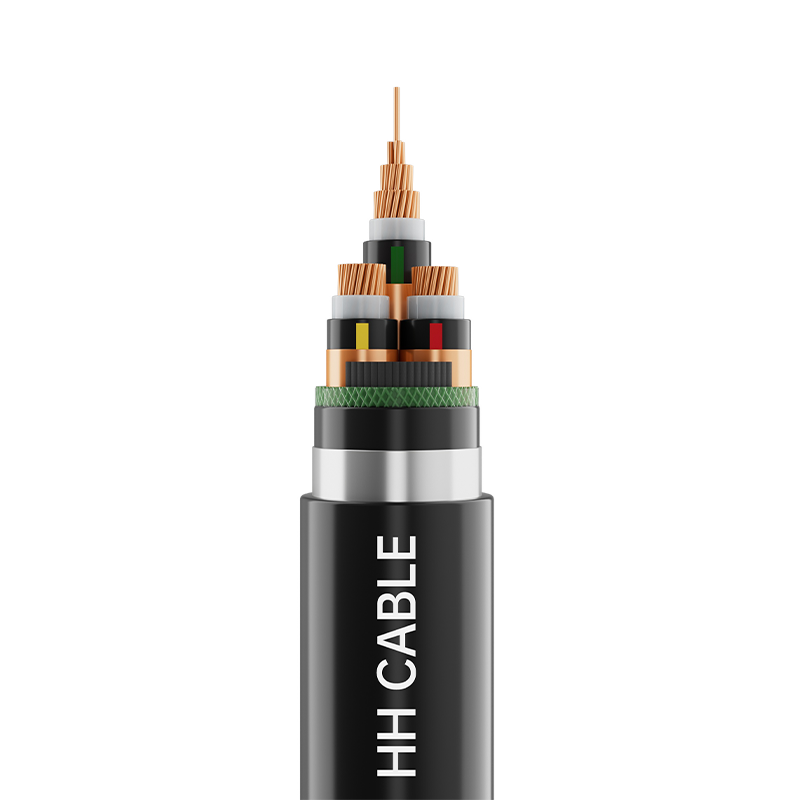

10kV XLPE a isolé le câble électrique pour l'ingénierie de système d'alimentation d'énergie de tramway

Nom du produit: Câble d'alimentation isolé XLPE 10kV pour l'ingénierie du système d'alimentation électrique du tramway

1-Normes de mise en œuvre

Q/320282DJD003-2021

Modèle à 2 produits

YG-WDZ-YJE23

3 niveaux de tension

8,7/10

4-Spécifications du produit

Nombre de cœurs

Spécification

3

50 mm2 ～400 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur rond en cuivre compacté

Chef d'orchestre shielding

Matériau semi-conducteur réticulé

Isolation

Matériau isolant en polyéthylène réticulé

Isolation shielding

Matériau semi-conducteur réticulé

Blindage métallique

Un emballage en ruban de cuivre et une fibre optique de surveillance de la température peuvent être ajoutés en fonction des besoins.

Remplissage

Bandes de remplissage en forme d'éventail en polypropylène non hygroscopique ou

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles

Ruban halogène à faible émission de fumée

Manchon d'isolation

Matériau de gaine en polyoléfine sans halogène et à faible dégagement de fumée

Armure

bande d'acier galvanisé

Gaine extérieure

Matériau de gaine en polyoléfine réticulée ignifuge à faible fumée et sans halogène 125 ℃

Identification du noyau à 6 fils

Identification par ruban jaune, vert, rouge ou identification imprimée à 1, 2, 3 chiffres blancs ou selon les exigences du client

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B, à faible teneur en fumée et sans halogène, résistant aux termites, aux rongeurs, aux UV, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 90 °C.

9.2 Lors d'un court-circuit (durée n'excédant pas 5 secondes), la température maximale admissible du conducteur du câble est de 250°C.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

Pas moins de 20 fois le diamètre extérieur du câble.

9.5 Ce câble est largement utilisé dans les projets de systèmes d'alimentation électrique des tramways. En tant que composant essentiel reliant le système d'alimentation électrique aux opérations du tramway, son utilisation traverse l'ensemble du processus de transmission de l'énergie, de contrôle des signaux, d'assurance de la sécurité et de fonctionnement stable du système. Il prend également en compte une conductivité élevée, une résistance thermique, une capacité anti-interférence et une adaptabilité environnementale pour garantir le fonctionnement efficace et sûr des tramways, fournissant ainsi un support de « vaisseau sanguin » plus fiable pour le transport ferroviaire urbain.
