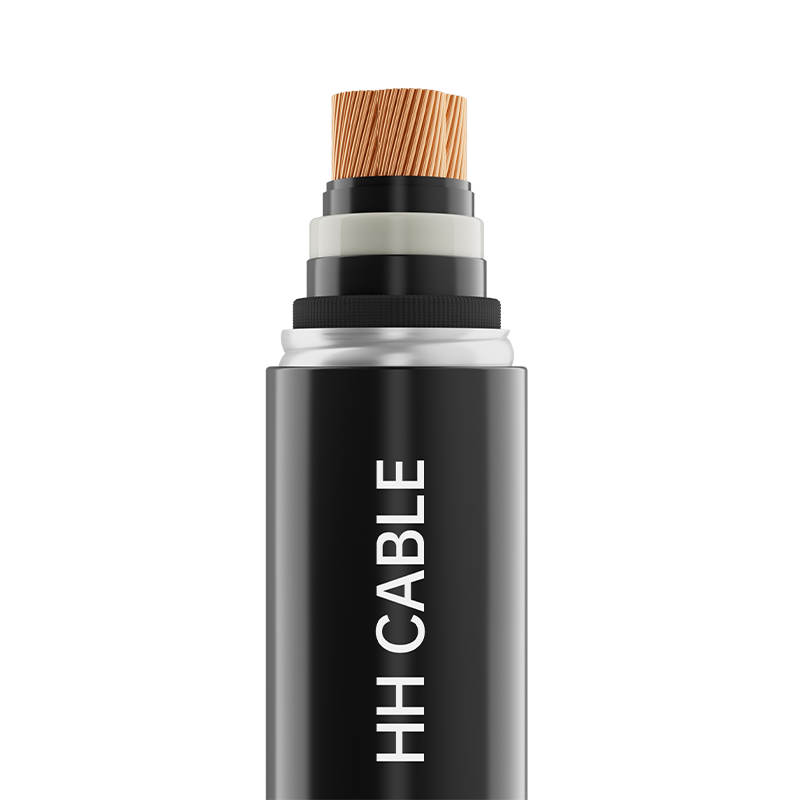

Câble d'alimentation isolé en polyéthylène réticulé 66-110 kV

Nom du produit : câble d'alimentation isolé en polyéthylène réticulé 66-110 kV

1-Normes de mise en œuvre

GB/T11017.2-2024

Modèle à 2 produits

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, etc.

3 niveaux de tension

38/66kV, 50/66kV, 64/110kV

4-Spécifications du produit

240 mm2 ～2000 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteurs ronds compactés ou fendus (cuivre ou aluminium)

Chef d'orchestre shielding

Ruban d'emballage semi-conducteur Tetoron, matériau semi-conducteur réticulé ultra-lisse

Isolation

Matériau isolant en polyéthylène réticulé ultra propre

Isolation shielding

Matériau semi-conducteur réticulé ultra-lisse

Couche tampon

Ruban tampon semi-conducteur ou ruban tampon semi-conducteur bloquant l'eau

Manchon métallique ou bouclier métallique

Manchon en aluminium ondulé ou manchon en aluminium lisse ou enroulement clairsemé de fil de cuivre ; De plus, une fibre optique de surveillance de la température peut être ajoutée selon les besoins

Couche anticorrosion

Asphalte ou adhésif thermofusible ou peinture asphaltique

Gaine extérieure non métallique

Isolation grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Couche conductrice de la gaine extérieure

Revêtement en graphite ou matériau semi-conducteur extrudé

6-Couleur de la gaine

Noir ou rouge ou selon l'exigence du client

7-Exigences de performances particulières

Ignifuge de qualité A/B/C, à faible teneur en fumée et sans halogène, résistant aux termites, aux rongeurs, aux UV, etc.

8- Caractéristiques d'application des câbles

8.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 90 °C.

8.2 Lors d'un court-circuit (durée ne dépassant pas 5 secondes), la température maximale admissible du conducteur du câble est de 250°C.

8.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

8.4 Rayon de courbure minimum pour l'installation des câbles :

Le rayon de courbure minimum du câble lors de l'installation : pas moins de 20 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum du câble après installation : pas moins de 15 fois le diamètre extérieur du câble.

8.5Les câbles sont largement utilisés dans les systèmes de transport et de distribution d'énergie, y compris les réseaux de distribution d'énergie urbains et les alimentations industrielles. Ils conviennent aux installations fixes, aux installations extérieures et intérieures, aux installations enterrées directement, aux goulottes de câbles, aux tranchées de câbles et aux tunnels, et peuvent résister à une pression modérée. Selon le modèle, les câbles offrent une résistance à l'eau radiale ou à la fois une résistance à l'eau radiale et longitudinale
