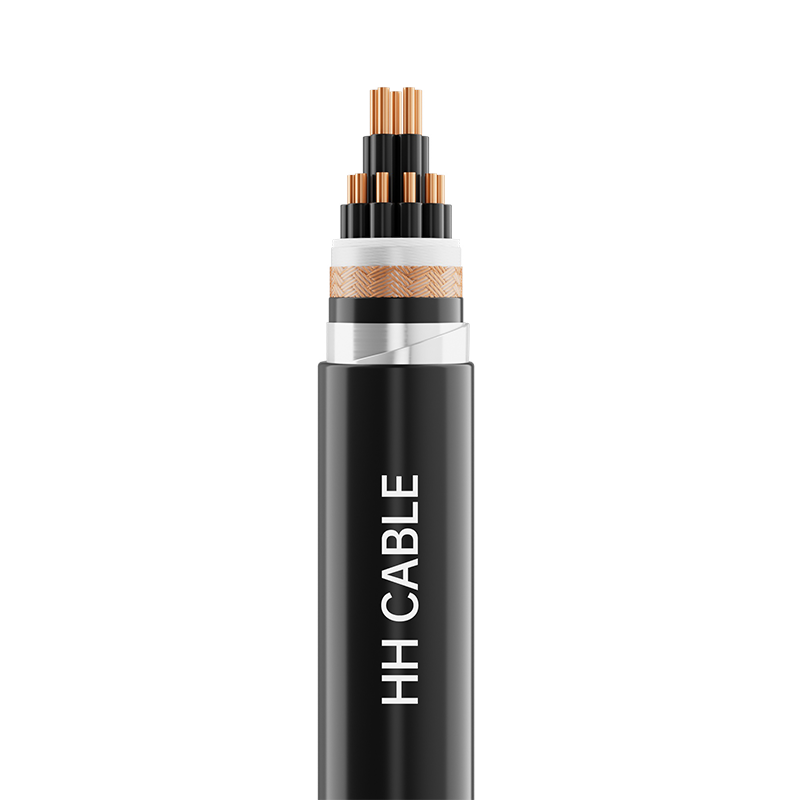

Câble de commande isolé en polyéthylène réticulé 450-750 V

Nom du produit : câble de commande isolé en polyéthylène réticulé 450-750 V.

1-Normes de mise en œuvre

GB/T9330-2020

Modèle à 2 produits

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, etc.

3- Niveau de tension

450/750V

4-Spécifications du produit

grille

Modèle

Section nominale du conducteur mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Nombre de cœurs

KYJV, KYJVP et autres séries

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 et autres séries

—

4~61

4～19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 et autres séries

—

7 ~ 61

4~61

4～19

4-10

KYJV32, KYJY33 et autres séries

—

19 ~ 61

7 ~ 61

4～19

4-10

KYJVR, KYJYR et autres séries

2～61

—

—

—

KYJVRP, KYJYRP et autres séries

2～61

2～48

—

—

—

Remarque : 1. Les gammes de spécifications des câbles ignifuges, des câbles ignifuges sans halogène à faible émission de fumée, des câbles résistant au feu et de leurs câbles combinés sont les mêmes que celles des modèles correspondants mentionnés ci-dessus.

2. Les séries de numéros de cœur recommandées sont : 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 et 61 cœurs.

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur en cuivre massif de classe 1 ou conducteur en cuivre toronné rond de classe 2 ou conducteur en cuivre souple de classe 5

Couche ignifuge (le cas échéant)

Bande de mica

Isolation

Matériau isolant en polyéthylène réticulé

Remplissage

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles

Tissu non tissé ou ruban polyester

Blindage métallique

Tressage de fil de cuivre ou emballage (ruban de cuivre ou ruban plastique cuivre ou ruban plastique aluminium)

Doublure (le cas échéant)

Ruban gaufré en polypropylène ou matériau de gaine (chlorure de polyvinyle ou polyéthylène ou ignifuge à faible dégagement de fumée sans halogène)

Manchon isolant (le cas échéant)

Matériau de gaine ignifuge à faible dégagement de fumée, en PVC, en polyéthylène ou sans halogène

Armure (le cas échéant)

Bande d'acier galvanisé ou fil d'acier galvanisé

Gaine extérieure

Matériau de gaine ignifuge à faible dégagement de fumée, en PVC, en polyéthylène ou sans halogène

Identification du noyau à 6 fils

6.1 Identification de la coloration de l'isolant :

6.1.1 Lorsqu'un isolant coloré est utilisé pour l'identification des âmes de fil isolées, chaque âme de fil isolée ne peut utiliser qu'une seule couleur, à l'exception de la combinaison de couleurs vert/jaune.

6.1.2 Les couleurs des âmes isolantes de tout câble multiconducteur ne peuvent pas être le vert et le jaune, qui ne sont pas des couleurs combinées.

6.1.2 Pour les âmes de fil isolées vert/jaune, une couleur doit couvrir au moins 30 % et pas plus de 70 % de la surface de l'âme de fil isolée, et l'autre couleur doit couvrir le reste et être uniforme partout.

6.1.4 Le spectre de couleurs préféré pour la coloration de l'isolation des câbles à cinq conducteurs ou moins est le suivant :

2 cœurs : pas de spectre de couleurs préféré ; 3 conducteurs : vert/jaune, bleu, marron ou bleu, noir, marron ;

4 conducteurs : vert/jaune, bleu, noir, marron ou bleu, noir, marron, gris ou orange ;

5 cœurs : vert/jaune, bleu, noir, marron, gris ou orange, ou bleu, noir, marron, gris, orange ou autres couleurs différentes.

6.1.5 Lorsqu'il existe des exigences particulières pour la chromatographie, les parties de l'offre et de la demande peuvent négocier et déterminer en fonction des exigences du client.

6.2 Identification numérique de l'isolation :

6.2.1 Les câbles comportant sept âmes ou plus doivent être identifiés par des numéros. L'isolant doit être de la même couleur et disposé numériquement de la couche intérieure à la couche extérieure dans l'ordre naturel en commençant par le noyau isolé n° 1 (une isolation noire avec des lettres blanches est recommandée), à ​​l'exception du noyau isolé vert/jaune (le cas échéant).

6.2.2 Lorsque le panneau est constitué d'un seul numéro, une ligne horizontale doit être ajoutée sous le numéro. Lorsque le panneau est composé de deux chiffres, ceux-ci doivent être disposés verticalement et une ligne horizontale doit être ajoutée sous ce dernier numéro. L'intervalle di entre deux groupes de chiffres adjacents ne doit pas être supérieur à 50 mm. La disposition des signes d'identification numériques est présentée dans la figure ci-dessous :

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, à faible teneur en fumée et sans halogène, résistant aux termites, aux rongeurs, aux UV, aux basses températures, aux huiles minérales, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 90 °C.

9.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée ne dépassant pas 5 secondes) est de 250 ℃.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

9.4.1 Câble à structure souple :

Le rayon de courbure ne doit pas être inférieur à 6 fois le diamètre extérieur du câble.

9.4.2 Câbles non armés :

Le rayon de courbure ne doit pas être inférieur à 8 fois le diamètre extérieur du câble.

9.4.3 Câbles armés et à blindage métallique :

Le rayon de courbure ne doit pas être inférieur à 12 fois le diamètre extérieur du câble.

9.5 Ce câble est largement utilisé dans les systèmes de circuits de contrôle, de transmission de signaux, de surveillance et de protection avec une tension nominale de 450/750 V et moins pour garantir un fonctionnement sûr, stable et efficace des systèmes électriques. Il peut être installé de manière fixe et utilisé à l'intérieur, à l'extérieur, ou directement enterré dans les conduites de câbles et les tranchées de câbles
