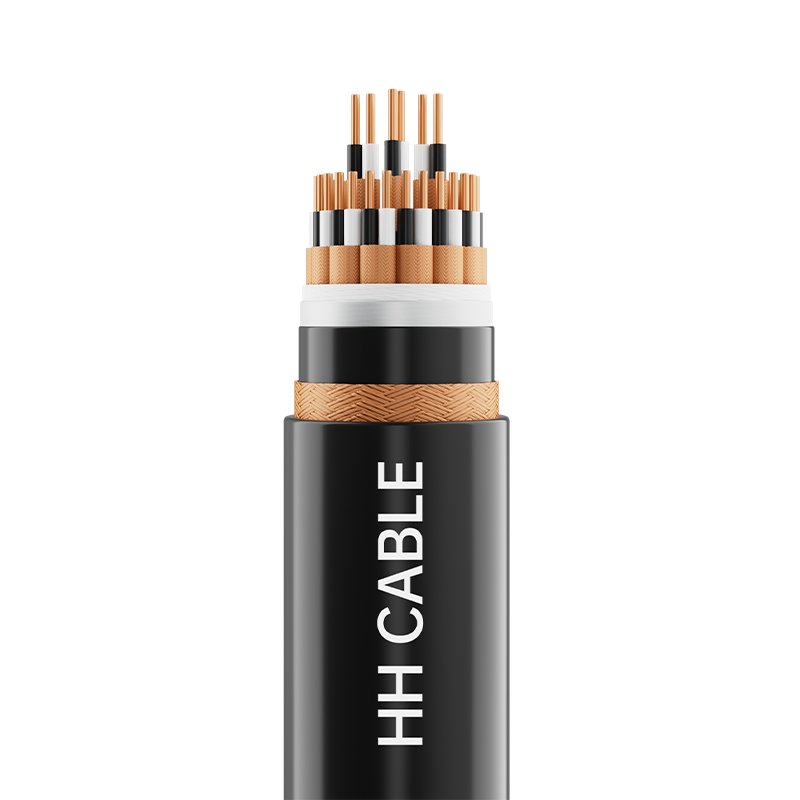

Câbles d'ordinateur et d'instrument résistants aux hautes et basses températures 300-500V

Nom du produit: câbles d'ordinateur et d'instrument résistants aux hautes et basses températures 300-500V

1-Normes de mise en œuvre

TICW6-2009

Modèle à 2 produits

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, etc.

3- Niveau de tension

300/500V

4-Spécifications du produit

grille

Modèle

Section nominale du conducteur mm2

Structure des composants de câblage

Groupe de voies

Groupe de trois lignes

Groupe à quatre fils

Isolation en caoutchouc de silicone

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1 ~ 24

1 ~ 10

Isolation fluoroplastique

0,5, 0,75, 1,0

1 ~ 19

1 ~ 10

—

1,5, 2,5

1 ~ 10

1 ~ 10

—

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur en cuivre massif de classe 1 ou conducteur en cuivre toronné rond de classe 2 ou conducteur en cuivre souple de classe 5

Couche ignifuge (le cas échéant)

Bande de mica

Isolation

Matériau isolant en caoutchouc de silicone ou en fluoroplastique

Ruban torsadé à paire torsadée, en groupe ou en étoile (si disponible)

Ruban polyester ou tissu non tissé

Blindage individuel  (le cas échéant)

Tresse de fil de cuivre ou (ruban de cuivre ou ruban de plastique de cuivre ou ruban de plastique d'aluminium) emballage ou ruban de plastique d'aluminium enveloppant un blindage composite de tresse de fil de cuivre

Remplissage

Corde de remplissage réticulée en polypropylène non hygroscopique

Ruban d'enroulement de câbles

Tissu non tissé ou ruban polyester

Blindage global (le cas échéant)

Tresse de fil de cuivre ou (ruban de cuivre ou ruban de plastique de cuivre ou ruban de plastique d'aluminium) emballage ou ruban de plastique d'aluminium enveloppant un blindage composite de tresse de fil de cuivre

Gaine extérieure

Matériau de gaine en caoutchouc de silicone ou en fluoroplastique

Identification du noyau à 6 fils

Les composants du câble sont identifiés par la couleur de l'isolation et différentes couleurs sont utilisées pour distinguer les brins au sein des paires (groupes). Différents spectres de couleurs, bandes de couleurs ou numéros peuvent être utilisés pour distinguer et identifier les groupes de fils, ou selon les exigences du client.

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Qualité ignifuge A/B/C, résistance aux hautes et basses températures, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble pendant le fonctionnement normal :

Isolation en caoutchouc de silicone: 180℃; Fluoroplastic insulation: 200℃.

9.2 La température de l'installation du câble ne doit pas être inférieure à -20 ℃

9.3 Rayon de courbure minimum pour l'installation des câbles :

Pour les câbles non armés ou les câbles flexibles blindés tressés en fil de cuivre : le rayon de courbure ne doit pas être inférieur à 6 fois le diamètre extérieur du câble ;

Câbles avec blindage en ruban de cuivre, en ruban de cuivre-plastique ou en ruban d'aluminium-plastique :

Le rayon de courbure ne doit pas être inférieur à 12 fois le diamètre extérieur du câble.

9.4 Ce câble est largement utilisé dans les systèmes d'instrumentation et de contrôle d'automatisation industrielle (ICS), les systèmes de contrôle distribués (DCS) et les contrôleurs logiques programmables (PLC) fonctionnant dans des environnements à haute ou basse température avec une tension nominale de 300/500 V. En tant que ligne de connexion entre les ordinateurs électroniques, les instruments d'automatisation industrielle, les capteurs et les actionneurs, il permet le contrôle automatique des systèmes de signaux analogiques et numériques tels que la détection, le contrôle, l'alarme et le verrouillage, et transmet des signaux analogiques et numériques tels que la détection, le contrôle, le verrouillage et l'alarme des variables de processus dans les équipements de production. Il présente une excellente résistance aux interférences du champ magnétique, aux interférences électrostatiques et aux dommages causés par les insectes et les oiseaux. Il peut être installé à l'intérieur ou à l'extérieur, directement enterré, ou dans des conduits de câbles et des tranchées.
