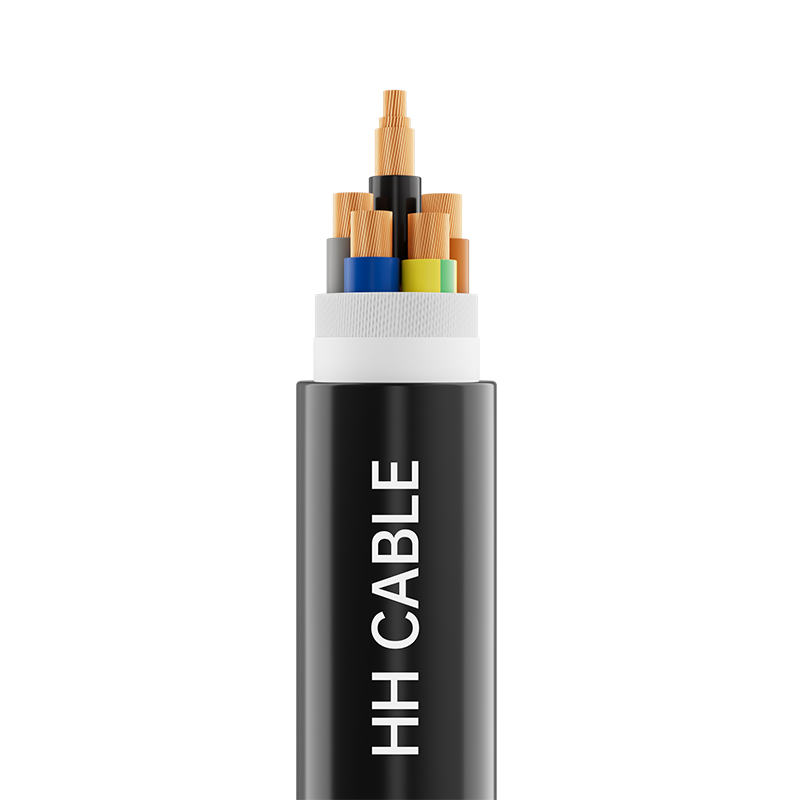

Fils et câbles respectueux de l'environnement pour câblage fixe de 450 à 750 V et moins

Nom du produit : fils et câbles respectueux de l'environnement pour câblage fixe de 450 à 750 V et moins.

1-Normes de mise en œuvre

Q/320282DJD006-2021

Modèle à 2 produits

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, etc.

3- Niveau de tension

450/750V, 300/500V, 300/300V

Catégorie 4-Spécifications

Niveau de tension

modèle

Spécification

450/750V

WDZ-BYJ, WDZ-BY, etc.

1,5 mm2 ～400 mm2

WDZ-BYJR, WDZ-BYR, etc.

1,5 mm2 ～240 mm2

WDZ-RYJ, WDZ-RY, etc.

1,5 mm2 ～240 mm2

300/500V

WDZ-BYJ, WDZ-BY, etc.

0,5 mm2 ～1,0 mm2

WDZ-RY, WDZ-RY, etc.

0,5 mm2 ～1,0 mm2

300/500V

WDZ-BYJYJ, WDZ-BYJY, etc.

0,75 mm2~10 mm2

Niveau de tension

modèle

Nombre de cœurs

Spécification

300/500V

WDZ-RYJYJB, WDZ-RYYB, etc.

2

0,75 mm2 ～1,0 mm2

300/500V

WDZ-RYJYJ, WDZ-RYJY, etc.

2-5

0,75 mm2 ～2,5 mm2

300/300V

WDZ-RYJSP, WDZ-RYSP, etc.

2

0,5 mm2 ～6 mm2

300/300V

WDZ-RYJS, WDZ-RYS, etc.

2

0,5 mm2 ～6 mm2

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur en cuivre massif de classe 1 ou conducteur en cuivre toronné rond de classe 2 ou conducteur en cuivre souple de classe 5

Couche réfractaire (le cas échéant)

Bande de mica

Isolation

Matériau isolant en polyéthylène ou polyoléfine réticulé ou en polyoléfine réticulée

Remplissage (le cas échéant)

Corde de remplissage en maille de polypropylène non hygroscopique

Ruban d'enroulement de câbles (le cas échéant)

Ruban halogène à faible fumée ou ruban en fibre de verre ou ruban en polyester

Blindage métallique (le cas échéant)

Tresse de fil de cuivre

Gaine extérieure (le cas échéant)

Matériau de gaine en polyoléfine ou en polyoléfine réticulée

Identification du noyau à 6 fils

6.1 Identification de la coloration de l'isolant :

6.1.1 Lorsqu'un isolant coloré est utilisé pour l'identification des âmes de fil isolées, chaque âme de fil isolée ne peut utiliser qu'une seule couleur, à l'exception de la combinaison de couleurs vert/jaune.

6.1.2 Les couleurs des âmes isolantes de tout câble multiconducteur ne peuvent pas être le vert et le jaune, qui ne sont pas des couleurs combinées.

6.1.2 Pour les âmes de fil isolées vert/jaune, une couleur doit couvrir au moins 30 % et pas plus de 70 % de la surface de l'âme de fil isolée, et l'autre couleur doit couvrir le reste et être uniforme partout.

6.1.4 Le Le spectre de couleurs préféré pour la coloration de l'isolation des câbles à cinq conducteurs ou moins est le suivant :

1 cœur et 2 cœurs : aucune préférence pour le spectre de couleurs ;

3 conducteurs : vert/jaune, bleu, marron ou marron, noir, gris ;

4 conducteurs : vert/jaune, marron, noir, gris ou bleu, marron, noir, gris ;

5 conducteurs : vert/jaune, bleu, marron, noir, gris ou bleu, marron, noir, gris, noir.

6.1.5 Lorsqu'il existe des exigences particulières pour la chromatographie, les parties de l'offre et de la demande peuvent négocier et déterminer en fonction des exigences du client.

6.2 Identification numérique de l'isolation :

6.2.1 Les âmes isolantes des câbles comportant plus de deux âmes peuvent également être identifiées par des numéros. L'isolant doit être de la même couleur et disposé dans un ordre naturel de la couche intérieure à la couche extérieure en commençant par l'âme isolante n°1 (il est recommandé d'imprimer des chiffres blancs sur l'isolation noire), à ​​l'exception de l'âme isolante verte/jaune (le cas échéant).

6.2.2 Lorsque le panneau est constitué d'un seul numéro, une ligne horizontale doit être ajoutée sous le numéro. Lorsque le panneau est composé de deux chiffres, ceux-ci doivent être disposés verticalement et une ligne horizontale doit être ajoutée sous ce dernier numéro. L'intervalle di entre deux groupes de chiffres adjacents ne doit pas être supérieur à 50 mm. La disposition des signes d'identification numériques est présentée dans la figure ci-dessous :

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, résistant au feu, résistant aux termites, résistant aux rongeurs, résistant aux UV, résistant aux basses températures, résistant à l'huile minérale, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est : isolation en polyoléfine : 70 °C ; isolant en polyéthylène réticulé ou isolant en polyoléfine réticulée : 90°C .

9.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée n'excédant pas 5 secondes) est : polyoléfine : 160°C ; isolant en polyéthylène réticulé ou isolant en polyoléfine réticulée : 250°C.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

Le rayon de courbure minimum des câbles d'un diamètre extérieur inférieur à 25 mm : pas moins de 4 fois le diamètre extérieur du câble ;

Le rayon de courbure minimum des câbles d'un diamètre extérieur supérieur ou égal à 25 mm : pas moins de 6 fois le diamètre extérieur du câble.

9.5 Cette série spécifie des fils et câbles respectueux de l'environnement pour le câblage avec une tension maximale de 450/750 V. Ils sont largement utilisés dans les zones soumises à des exigences élevées en matière de sécurité et d'environnement, telles que le transport ferroviaire, les aéroports, les immeubles de grande hauteur, les centres commerciaux et les hôpitaux, pour l'éclairage électrique et le câblage interne, les appareils électriques, les équipements électriques, les instruments et compteurs, les équipements de contrôle, les équipements électroniques et les dispositifs automatiques. Les méthodes d'installation incluent le câblage fixe, l'installation intérieure ou extérieure ou l'intégration dans un conduit ou un système fermé similaire.
