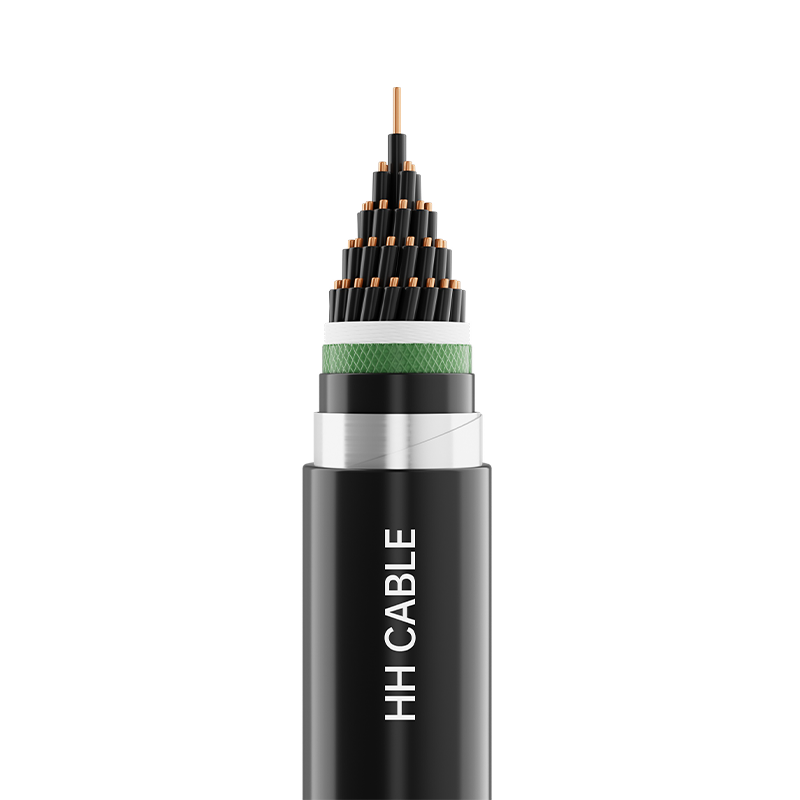

Nom du produit : câble de commande isolé en PVC 450/750 V.

1-Normes de mise en œuvre

GB/T9330-2020

Modèle à 2 produits

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, etc.

3- Niveau de tension

450/750V

4-Spécifications du produit

grille

Modéliser un

Section nominale du conducteur mm2

0.5

0.75

1.0

1.5

2.5

Nombre de cœurs

KVV, KVVP et autres séries

—

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 et autres séries

—

4~61

4～19

4-10

KVV22, KVVP2-22 et autres séries

—

7 ~ 61

4~61

4～19

4-10

K VV 32 et autres séries

—

19 ~ 61

7 ~ 61

4～19

4-10

KVVR et autres séries

2～61

—

KVVRP et autres séries

2～61

2～48

—

Remarque : 1. La gamme de spécifications des câbles ignifuges, des câbles ignifuges et de leurs câbles combinés est la même que celle des modèles correspondants mentionnés ci-dessus.

2. Les séries de numéros de cœur recommandées sont : 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 et 61 cœurs.

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur en cuivre massif de classe 1 ou conducteur en cuivre toronné rond de classe 2 ou conducteur en cuivre souple de classe 5

Couche ignifuge (le cas échéant)

Bande de mica

Isolation

Matériau isolant en PVC

Remplissage

Corde de remplissage en maille de polypropylène non hygroscopique

Ruban d'enroulement de câbles

Tissu non tissé ou ruban polyester

Blindage métallique

Tressage de fil de cuivre ou emballage (ruban de cuivre ou ruban plastique cuivre ou ruban plastique aluminium)

Gaine intérieure (le cas échéant)

Ruban gaufré en polypropylène ou matériau de gaine (chlorure de polyvinyle ou polyéthylène)

Manchon isolant (le cas échéant)

Matériau de la gaine en PVC ou en polyéthylène

Armure (le cas échéant)

Bande d'acier galvanisé ou fil d'acier galvanisé

Gaine extérieure

Matériau de la gaine en PVC ou en polyéthylène

Identification du noyau à 6 fils

6.1 Identification de la coloration de l'isolant :

6.1.1 Lorsqu'un isolant coloré est utilisé pour l'identification des âmes de fil isolées, chaque âme de fil isolée ne peut utiliser qu'une seule couleur, à l'exception de la combinaison de couleurs vert/jaune.

6.1.2 Les couleurs des âmes isolantes de tout câble multiconducteur ne peuvent pas être le vert et le jaune, qui ne sont pas des couleurs combinées.

6.1.2 Pour les âmes de fil isolées vert/jaune, une couleur doit couvrir au moins 30 % et pas plus de 70 % de la surface de l'âme de fil isolée, et l'autre couleur doit couvrir le reste et être uniforme partout.

6.1.4 Le spectre de couleurs préféré pour la coloration de l'isolation des câbles à cinq conducteurs ou moins est le suivant :

2 cœurs : pas de spectre de couleurs préféré ; 3 conducteurs : vert/jaune, bleu, marron ou bleu, noir, marron ;

4 conducteurs : vert/jaune, bleu, noir, marron ou bleu, noir, marron, gris ou orange ;

5 cœurs : vert/jaune, bleu, noir, marron, gris ou orange, ou bleu, noir, marron, gris, orange ou autres couleurs différentes.

6.1.5 Lorsqu'il existe des exigences particulières pour la chromatographie, les parties de l'offre et de la demande peuvent négocier et déterminer en fonction des exigences du client.

6.2 Identification numérique de l'isolation :

6.2.1 Les câbles comportant sept âmes ou plus doivent être identifiés par des numéros. L'isolant doit être de la même couleur et disposé numériquement de la couche intérieure à la couche extérieure dans l'ordre naturel en commençant par le noyau isolé n° 1 (une isolation noire avec des lettres blanches est recommandée), à l'exception du noyau isolé vert/jaune (le cas échéant).

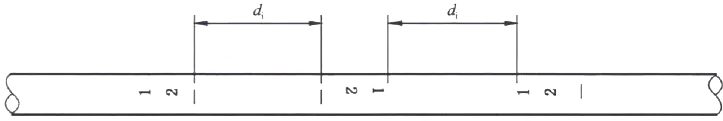

6.2.2 Lorsque le panneau est constitué d'un seul numéro, une ligne horizontale doit être ajoutée sous le numéro. Lorsque le panneau est composé de deux chiffres, ceux-ci doivent être disposés verticalement et une ligne horizontale doit être ajoutée sous ce dernier numéro. L'intervalle di entre deux groupes de chiffres adjacents ne doit pas être supérieur à 50 mm. La disposition des signes d'identification numériques est présentée dans la figure ci-dessous :

7-Couleur de la gaine

Noir ou selon l'exigence du client

8-Exigences de performances particulières

Ignifuge de qualité A/B/C, résistant au feu, résistant aux termites, résistant aux rongeurs, résistant aux UV, résistant aux basses températures, résistant à l'huile minérale, etc.

9- Caractéristiques d'application des câbles

9.1 La température nominale maximale à long terme autorisée pour le conducteur du câble en fonctionnement normal est de 70 °C.

9.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée ne dépassant pas 5 secondes) est de 160 ℃.

9.3 La température d'installation du câble ne doit pas être inférieure à 0 ℃

9.4 Rayon de courbure minimum pour l'installation des câbles :

9.4.1 Câble à structure souple :

Le rayon de courbure ne doit pas être inférieur à 6 fois le diamètre extérieur du câble.

9.4.2 Câbles non armés :

Le rayon de courbure ne doit pas être inférieur à 6 fois le diamètre extérieur du câble.

9.4.3 Câbles armés et à blindage métallique :

Le rayon de courbure ne doit pas être inférieur à 12 fois le diamètre extérieur du câble.

9.5 Ce câble est largement utilisé dans les systèmes de circuits de contrôle, de transmission de signaux, de surveillance et de protection avec une tension nominale de 450/750 V et moins pour garantir un fonctionnement sûr, stable et efficace des systèmes électriques. Il peut être installé de manière fixe et utilisé à l'intérieur, à l'extérieur ou directement enterré dans des conduites de câbles et des tranchées de câbles.
