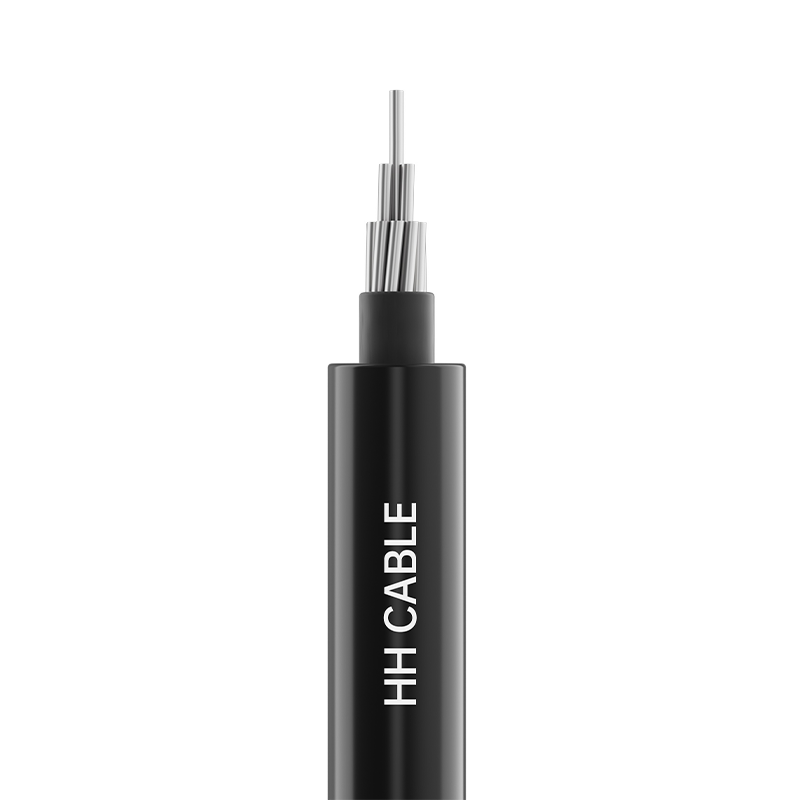

Câble isolé aérien 10kV

Nom du produit : câble isolé aérien 10kV

1-Normes de mise en œuvre

GB/T14049-2008

Modèle à 2 produits

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Niveau de tension

10kV

4-Spécifications du produit

Nombre de cœurs

Spécification

Conducteur en cuivre

Conducteur en aluminium ou alliage d'aluminium

1

10 mm2 ～400 mm2

10 mm2 ～400 mm2

3

25 mm2 ～400 mm2

25 mm2 ～400 mm2

3K (A) ou 3K (B)

25 mm2 ～400 mm2

K 25 mm 2 ～ 120 mm 2

25 mm2 ～400 mm2

K 25 mm 2 ～ 120 mm 2

Remarque 1 : K est le fil toronné porteur. Selon les exigences techniques d'ingénierie, la section spécifiée dans le tableau peut être sélectionnée pour correspondre à la section du conducteur correspondante.

Lorsque la portée de la tour est plus grande et que des câbles porteurs supplémentaires sont nécessaires, ces câbles porteurs ne sont pas inclus dans la structure des câbles.

Remarque 2 : (A) indique un fil toronné porteur en acier et (B) indique un fil toronné porteur en alliage d'aluminium.

5- Description de la structure du câble

Structure du câble

Description du matériau

Chef d'orchestre

Conducteur rond compacté (cuivre ou aluminium ou alliage d'aluminium)

Chef d'orchestre shield (if any)

Matériaux semi-conducteurs réticulés ou non

Isolation

Matériau isolant résistant aux intempéries en polyéthylène haute densité ou en polyéthylène réticulé

Isolation shield (if any)

Matériau semi-conducteur réticulé pelable

6-Identification de l'isolation

Isolation coloring identification:

La couleur de l'isolation est noire ou naturelle. La séquence de phases de l'isolation du câble à trois conducteurs est identifiée par des arêtes, c'est-à-dire que la phase A a une arête, la phase B a deux arêtes, la phase C a trois arêtes, etc., ou selon les exigences du client. Le noyau neutre est marqué avec une méthode de marquage différente de celle ci-dessus.

7-Exigences de performances particulières

Résistance aux intempéries, résistance aux UV, etc.

8- Caractéristiques d'application des câbles

8.1 La température nominale maximale à long terme autorisée pour le conducteur du câble pendant le fonctionnement normal :

Polyéthylène haute densité : 75°C ; polyéthylène réticulé : 90°C.

8.2 La température maximale admissible du conducteur du câble pendant un court-circuit (durée n'excédant pas 5 secondes) est : isolation en polyéthylène haute densité : 150°C ; Isolation en polyéthylène réticulé : 250°C.

8.3 La température de l'installation du câble ne doit pas être inférieure à -20 ℃

8.4 Rayon de courbure minimum pour l'installation des câbles :

Câble unipolaire : pas moins de 20 fois le diamètre extérieur du câble ;

Câble multiconducteur : pas moins de 15 fois le diamètre extérieur du câble.

Les câbles aériens isolés de 8,510 kV sont largement utilisés dans la construction et la mise à niveau de réseaux électriques urbains et ruraux pour remplacer les conducteurs nus traditionnels, réduire le risque de choc électrique, améliorer la sécurité, répondre aux besoins d'embellissement urbain, éviter l'impact des conducteurs nus sur le paysage et obtenir l'effet de « réseau électrique invisible ».

8.5.1 Lors de l'installation de câbles légers et à fine isolation en hauteur, une certaine distance doit être maintenue par rapport aux arbres. Lorsque les câbles sont en service, seul un contact de courte durée entre les câbles et les arbres est autorisé.

8.5.2 Lors de l'installation de câbles à isolation naturelle en hauteur, une certaine distance doit être maintenue par rapport aux arbres. Lorsque les câbles sont en fonctionnement, des contacts fréquents entre les câbles et les arbres sont autorisés.

8.5.3 Les câbles aériens isolés restants de 10 kV doivent être installés dans des emplacements aériens fixes. Une certaine distance des arbres doit être maintenue lors de l'installation. Des contacts fréquents entre les câbles et les arbres sont autorisés pendant le fonctionnement. De plus, des câbles aériens isolés à âme de cuivre souple doivent être utilisés comme descente de transformateur.
